頂擊式振篩機

頂擊式振篩機配套試驗篩規格為￠200mm。符合建材、地質、交通，化工等等行業有關測試規范和要求。利用偏心的原理使機器的平臺面發生有規律震動和頂擊，主要配套標準分樣篩使用，代替手工篩，篩分物料的級別。具有時間標準、力度、頻率均勻的優點以達到良好的篩分效果，適用于建筑、公路，地質、冶金、化工、煤炭、磨料、食品、飼料，醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析，該機可以配各種規格的方孔、園孔標準套篩，是生化實驗室、分析室、教育科研的常用的設備。

篩子直徑	20cm
可配篩子層數	7層
篩子孔徑	在8mm-0.038mm之間根據需要配置
搖動次數	221次/min
頂擊次數	147次/min
回轉半徑	12.5mm
頂擊落距	10mm
電機功率	0.38KW
電源電壓	380V/50HZ
電機轉	2800轉/min
外型尺寸約	586× 370× 952MM（長*寬*高mm）
儀器凈重約	120KG
木箱包裝毛重約	145KG
包裝尺寸約	680*470*1060 MM（長*寬*高mm）

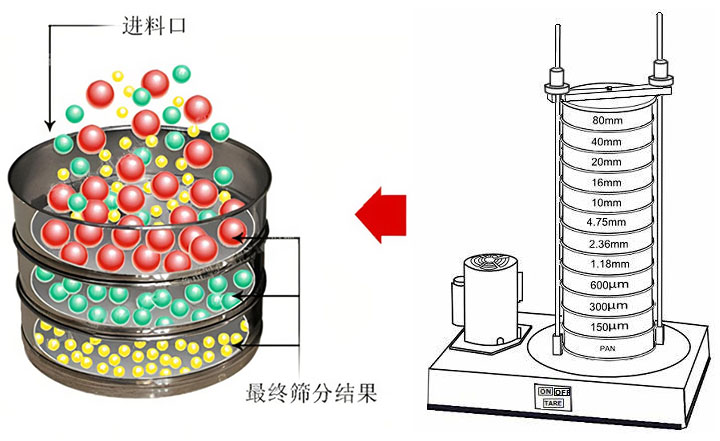

頂擊式振篩機有電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周圍擺動。同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周搖動的同時進行振擊，使試驗篩、分樣篩中的物料篩
分。

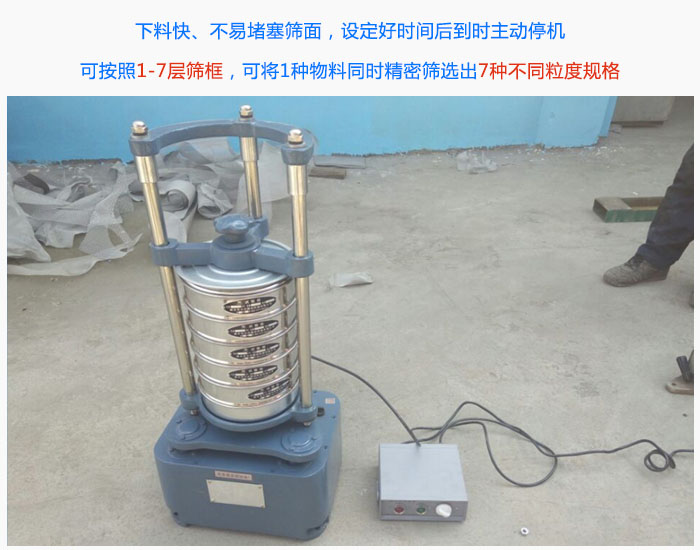

1、篩分效率高，同時具備頂擊、回轉兩種運動方式，下料快、不易堵塞篩面。

2、維護成本低。偏心輪采用了整體方式、安裝比較方便，也比較準確，傳動部分使用的軸承是不易磨損的，成本也比較低，比較好更換。拍擊篩兩齒輪之間使用“同步帶”鏈接齒輪不會磨損，使用壽命也比較長（一般維護只需要換“同步帶”）。

3、穩定性也比較好。選用齒輪帶動“同步帶”傳動方法、傳動一致性好；轉速比，、不會產生掉速、滑帶現象，設備安裝了數字顯示定時器，設定好時間后到時主動停機。

4、體積小、干凈、操作方便;各功能在 操作面板上都可以單獨操作。

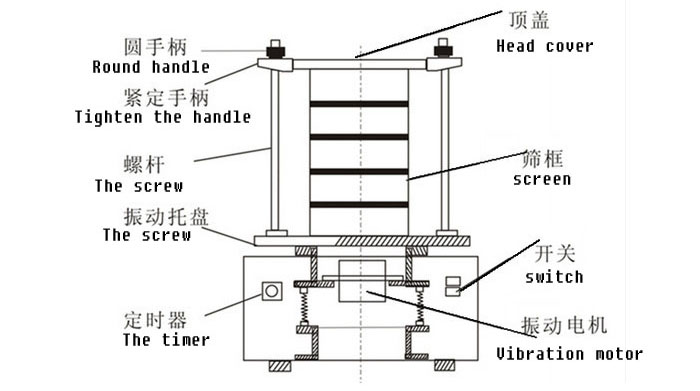

頂擊式振篩機結構簡圖

1、回轉機構:裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動，主偏心軸同時轉動，引發擺動盤副偏心軸等,作半徑12.5的回轉搖動，通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

2、頂擊機構:在機器回轉機構運動的同時，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉；由于上突軸與下凸輪軸之間的轉速差，有效地使上凸輪軸上端，每分鐘頂擊篩子托盤等作上下運動147次。

3、夾緊機構:當篩子等裝上機后，按順時針方向旋轉旋鈕，錐螺母沿軸向上移，同時，長短撐桿向外伸長，從而撐住導桿，并用板桿（附件）插入旋鈕孔中，扳緊，即可達到可靠固定篩蓋等目的；反向旋轉旋鈕即可松下。

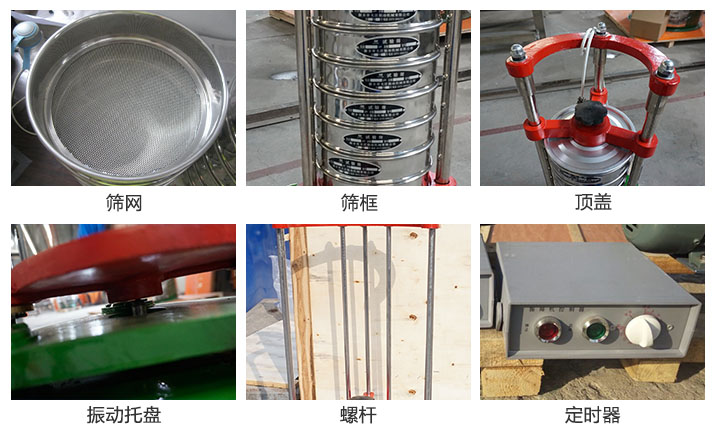

4、外形材料：鑄鐵底座，噴綠漆，鑄鐵臺面，固定鋼桿

5、動力部件：帶電容電動機

6、震動及頂擊部件：偏心輪，彈簧，擺盤軸，上突軸與下凸輪軸

頂擊式振篩機使用范圍

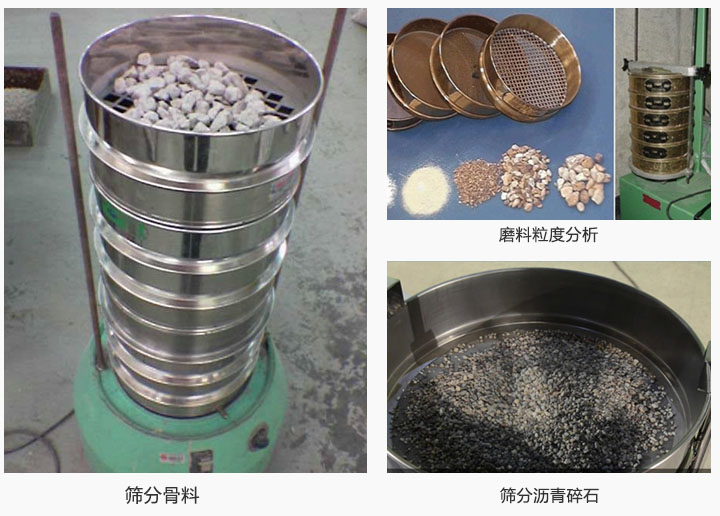

頂擊式振篩機主要供煤電、電力、礦山、地質、化工、冶金、建材及化工等行業科研單位、院校實驗室內物料篩分分析。是替代人工手篩篩分、減輕操作人員勞動強度，電器控制設有電子計數控制器，使篩內試料得到準確的篩分次數。

頂擊式振篩機安全操作規程

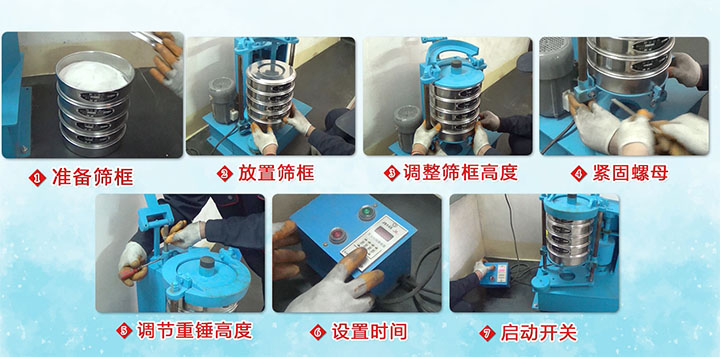

一、在按放分樣篩時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。

二、 將需要分析化驗的物料倒入zui上層的篩內，蓋好篩蓋，然后按放在振篩機座內。

三、反時針旋轉夾篩盤上的提手柄，將整個夾篩盤向下滑在套篩上，然后再順時旋轉夾篩盤上的提手柄，其內的頂桿軸夾緊支承套，把整套分樣篩固緊。

四、把振篩機上的定時器旋扭撥到篩分所需時間，打開電源開關，振篩機就會開始篩轉式的工作。

五、初次工作時無上下震擊，視電機反轉，請將電源線頭調換一下。

六、工作結束后關閉電源。
